サーモグラフィーカメラ 温度センサー
格安サーモグラフィーが売られていたので購入しケースに入れ組み立ててみました。解像度はお世辞にも良いとは言えませんが部品の発熱がわかるので故障修理の時に役立っています。
サーモグラフィー
KKnoon サーモグラフィーカメラ 温度センサー 赤外線サーモグラフィカメラ 7Mハウジング付き
この商品について
- 【軽くてコンパクト】これはミニコンパクトなサーマルカメラで、精密機器を修理するとき、片手だけで検査でき、コンピューター検査、CNC加工、スマートフォン修理、テレビ検査などに適しています。
- 【プラグアンドプレイ】他の機器を接続する必要がなく、電源に接続してオンにするだけで使用でき、作業効率が大幅に向上します。
- 【高品質センサー】AMG8833赤外線カメラを採用。 解像度は 8*8 で、最遠検出距離は 7 メートルです。
- 【正確な測定】コンパクトなサイズで、小さくて正確な対象物の測定に適しています.このモジュールは、USB 5Vから直接電力を供給して熱画像を生成できるため、非常に便利です。
仕様
- ピクセル数：64（垂直8 *水平8マトリックス）
- 商品サイズ：38 * 36 * 17mm
- サーミスタ出力温度範囲：-20℃〜80℃
サーモグラフィーカメラの組み立て

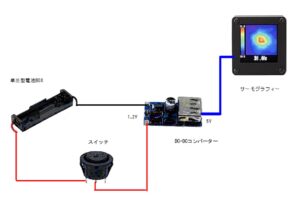

接続図
材料
カードケース 1個（100均で売られているを利用）
外形約 9.8cm×6.1ｃｍ×2.1cm
単三型電池BOX 1個
スイッチ 1個
DC-DCコンバーター（1.2Vを5V） 1個 （ニッカド電池からサーモグラフィーが必要な5Vを取り出すため）
- Ren He 10個セット DC-DC 0.9V-5V to 5V 600mA 電圧変換 ステップアップ
- USB ブースター パワー モジュール ボード
microUSBケーブル 1本 （USBケーブルを切って使用）
サーモグラフィー本体 1台

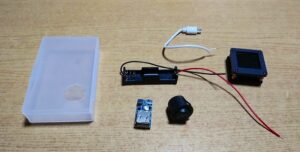

材料

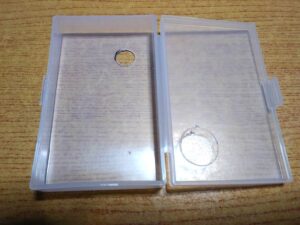

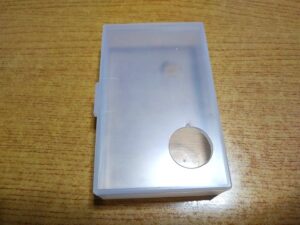

ケース 穴あけ後（スイッチ）
ケース 穴あけ後（センサー部、スイッチ）

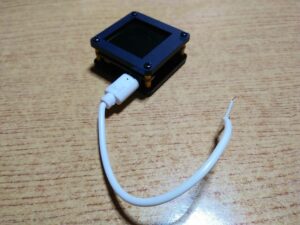

サーモグラフィーとmicroUSBケーブルを接続、その先はDC-DCコンバータに半田付けします。

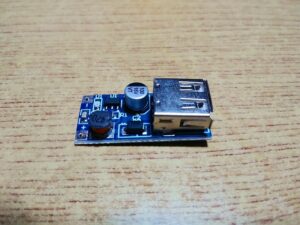

DC-DCコンバーター

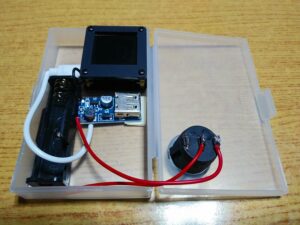

組み立て後
サーモグラフィー、電池BOX、DC-DCコンバータは両面テープで取り付け。

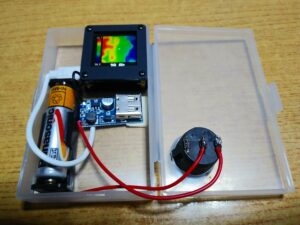

ニッカド電池取り付けて動作している状況

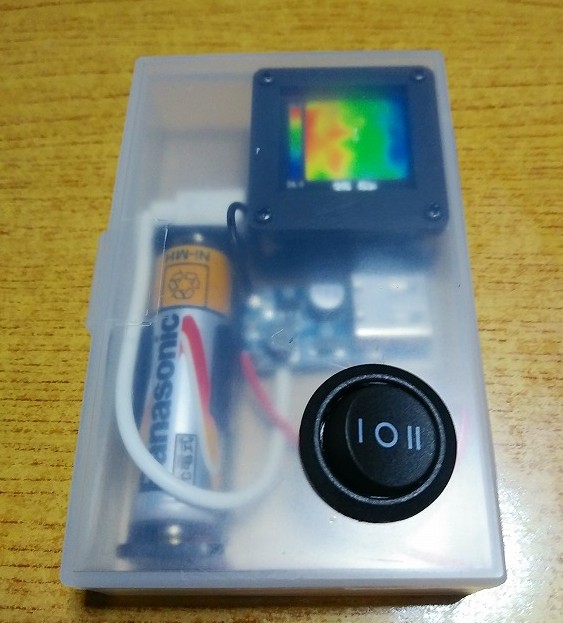

蓋を閉めた外観。サーモグラフィーの画面は透けて見えます。もともと解像度が悪いのでこれで良しとします。

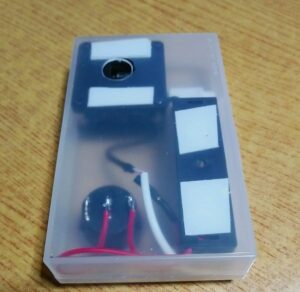

両面テープで固定されていますが汚い取り付けとなりました。黒い両面テープにすればよかった。
サーモグラフィー組み立て まとめ
単三電池、ニッカド電池でも動作しますので手軽です。
小型で格安で作れました。修理に役立ってくれると思います。
